Продукция

 »  Краны шаровые трехходовые с электроприводом

Шаровой трехходовой кран (клапан трехходовой) с электроприводом - это устройство для разделения или смешивания потоков с дистанционным управлением. Трехходовые краны применяются как распределительные или суммирующие устройства и устанавливаются в системах теплого пола, отопления, полива, водоснабжения и др. Основные детали изготавливаются из латуни JIS C37100 (ЛС59-1 по ГОСТ). Шар выполнен из хромированной латуни. Уплотнение штока выполнено из эластомера EPDM, а уплотнение шара из политетрафторэтилена PTFE, что обеспечивает длительный и безотказный срок эксплуатации.

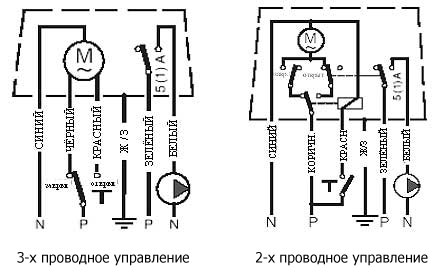

Шаровой трехходовой электропривод типа QT отвечает за поворот шара на угол от 0 до 90 градусов, с необходимым крутящим моментом. Электропривод состоит из электродвигателя и редуктора. Корпус электропривода выполнен из прочного пластика. Серия трехходовых регулирующих электроприводов оснащена рукояткой ручного управления и кнопкой возврата. Кран трехходовой (клапан трехходовой) рассчитан на питание 220В или 24В, управление осуществляется по 3-х позиционной схеме. Опционально шаровой кран трехходовой может быть оснащен регулирующим электроприводом постоянного тока 24В и выходным пропорциональным сигналом (датчиком положения) 0...10В/4...20мА.

в наличии на складе


Кран шаровой трехходовой с электроприводом SMART QT3308

Кран шаровой трехходовой с электроприводом QT3308
Шаровой кран трехходовой с электроприводом (трехходовой клапан с электроприводом) предназначен для отопления, водоснабжения и др.
Функции: запорная и переключающая.
Корпус из латуни, уплотнение EPDM+PTFE.
Среда: холодная или горячая вода, 50% раствор гликоля и др.
Рабочая температура: 0… +90 °С
Рабочее напряжение: 230В, 50/60Гц
Время открытия/закрытия: 16 сек.
Класс защиты: IP54.

Технические характеристики кран шаровой трехходовой с электроприводом QT3308

Артикул

DN

PN,
бар

Резьба,
дюймы

Kv, м3/ч
при 1 бар

 ∆Pv max,
кПа

Ps,
    кПа

Масса,
кг

Цена
руб.

QT330832

15

16

G ½

8,6

1000

1400

0,74

3 029

QT330833

20

16

G ¾

21,0

1000

1400

0,86

3 430

QT330834

25

16

G 1

22,0

1000

1400

1,06

3 922

Купить L-порт в интернет-магазине >>

Купить T-порт в интернет-магазине >>



Кран шаровой трехходовой с электроприводом SMART QT5304/06


Кран шаровой трехходовой с электроприводом (клапан трехходовой с Кран шаровой трехходовой с электроприводом QT5306
электроприводом) предназначен для систем кондиционирования, отопления, водоснабжения и др.
Функции: запорная, переключающая и регулирующая.
Корпус из латуни, уплотнение EPDM+PTFE.
Среда: холодная или горячая вода, 50% раствор гликоля и др.
Рабочая температура: 0… +90 °С;
Рабочее напряжение: 230В, 50/60Гц;
Угол поворота шара 90 гр. Класс защиты: IP54.
Дублирующее ручное управление с блокировкой.

Шаровый кран трехходовой с электроприводом может быть поставлен с напряжением 24В постоянного тока и выходным пропорциональным сигналом (датчик положения) 0...10В / 4...20мА. Пропускная характеристика шарового крана равнопроцентная.

Технические характеристики кран шаровой трехходовой с электроприводом QT5304/06

Артикул

DN

PN,
бар

Резьба,
дюймы

Kv, м3/ч
при 1 бар

 ∆Pv max,
кПа

Ps,
    кПа

Масса,
кг

Цена
руб.

QT530632

15

20

G ½

6,3

2000

1400

0,93

 7 810

QT530633

20

20

G ¾

6,3

2000

1400

1,14

 7 917

QT530634

25

20

G 1

10,0

2000

1400

1,45

 8 584

QT530435

32

20

G 1¼

16,0

2000

1400

2,15

 10 522

QT530436

40

20

G 1½

25,0

2000

1400

2,57

 13 650

QT530437

50

20

G 2

43,0

2000

1400

3,56

 16 328

Купить в интернет-магазине >>


Недорого купить кран шаровой трехходовой с электроприводом можно в отделе продаж нашей компании -
контакты или прямо на сайте, через форму заказа товара



Kv - это объемный расход воды нормальной температуры, при перепаде давления 1 бар (по ГОСТ 52720-2007). ∆Pvmax - максимально допустимый перепад давления во всем диапазоне работы при длительной эксплуатации. ∆Ps - максимально допустимый перепад давления (давление закрытия), при котором обеспечивается полное закрытие крана усилием электропривода. Присоединение - трубная цилиндрическая резьба согласно ISO 228/1 (DIN 259, BSPP). Испытания согласно ANSI/FCI 70-2, class III, type A. Класс защиты электропривода: IP54. Допуск по напряжению: ±10%. Хранение: -30... +80 °С в заводской упаковке. Эксплуатация при окружающей температуре -5... +60 °С, с относительной влажностью не более 90% без конденсации. Техническое обслуживание и смазка не требуются.

Шаровой кран трехходовой с электроприводом имеет Т-образное исполнение. Все предлагаемые шаровые краны с электроприводом могут быть использованы для автоматического режима работы. Электрические трехходовые краны выгодно отличаются от электромагнитных клапанов возможностью работы в распределяющем или переключающем режиме, а также меньшим гидравлическим сопротивлением. Мы готовы предложить Вам комплексные запорные или регулирующие решения с дистанционным управлением по SMS или через сеть Интернет. Подробности Вы можете узнать, обратившись в отдел продаж нашей компании.
